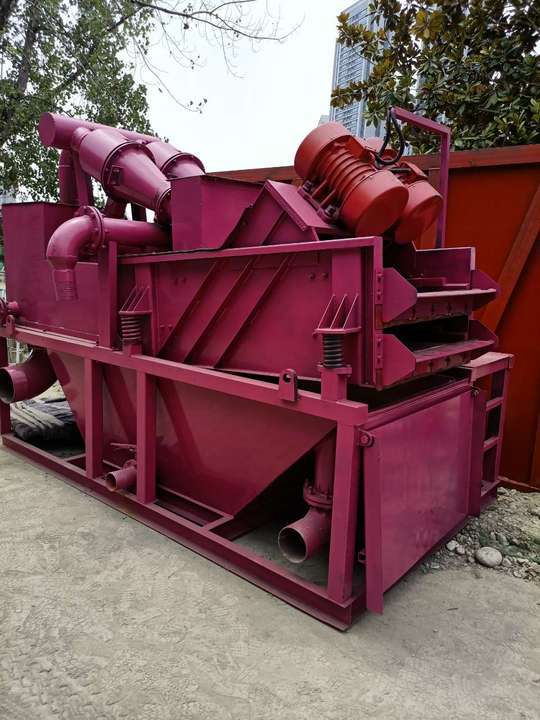

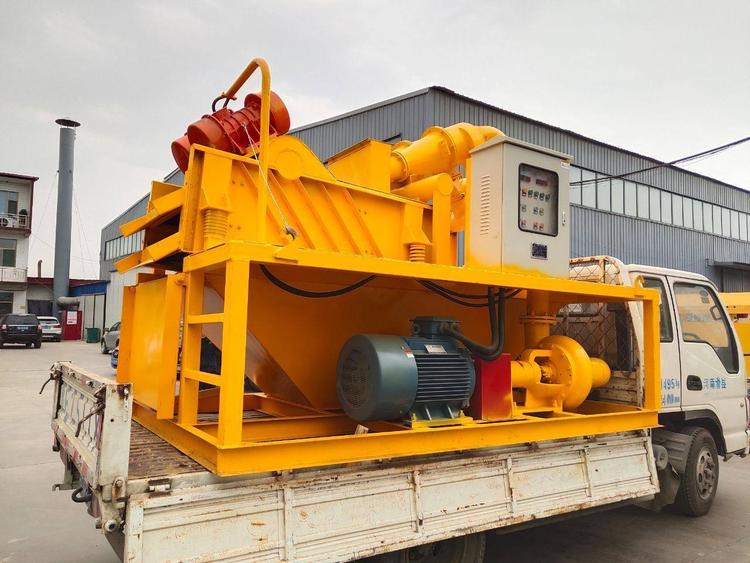

这个设备的构造主要就是3大部分，有振动筛，旋流器，砂浆泵。

（1）振动筛是利用高频震动将流经筛网的泥浆里的颗粒分离出来，现在咱们的振动筛是有很多种型号的，现在国内大部分都是100目的（0.15mm）或者是更粗的筛网。

    （2）泵泵由渣浆泵、驱动电机、流量控制分配阀组成。离心渣浆泵采用副叶轮轴封。运转中应注意及时添加脂、密封填料。渣浆泵不能空转，以免烧损填料。流量控制分配阀由主阀和反冲阀组成，能控制进入旋流器的泥浆压力和流量。

（3）旋流器整个装置对泥浆净化效果，主要取决于旋流器的颗粒分选指标。除砂效率具体的指标体现在对-0.045mm粒分离程度。主要取决于以下几种因素：a.泥浆粘度和含砂量；b.旋流器的进浆压力及流通量；c.旋流器的溢流管与沉砂嘴的直径比值。

   旋流器工作中出现的故障主要是由于沉砂嘴堵塞造成的。此时砂停止，溢流泥浆含砂量与污浆没有区别。为防止旋流器的堵塞，开机前须注意检查储浆槽内不得有粒径过2mm以上的异物存在。

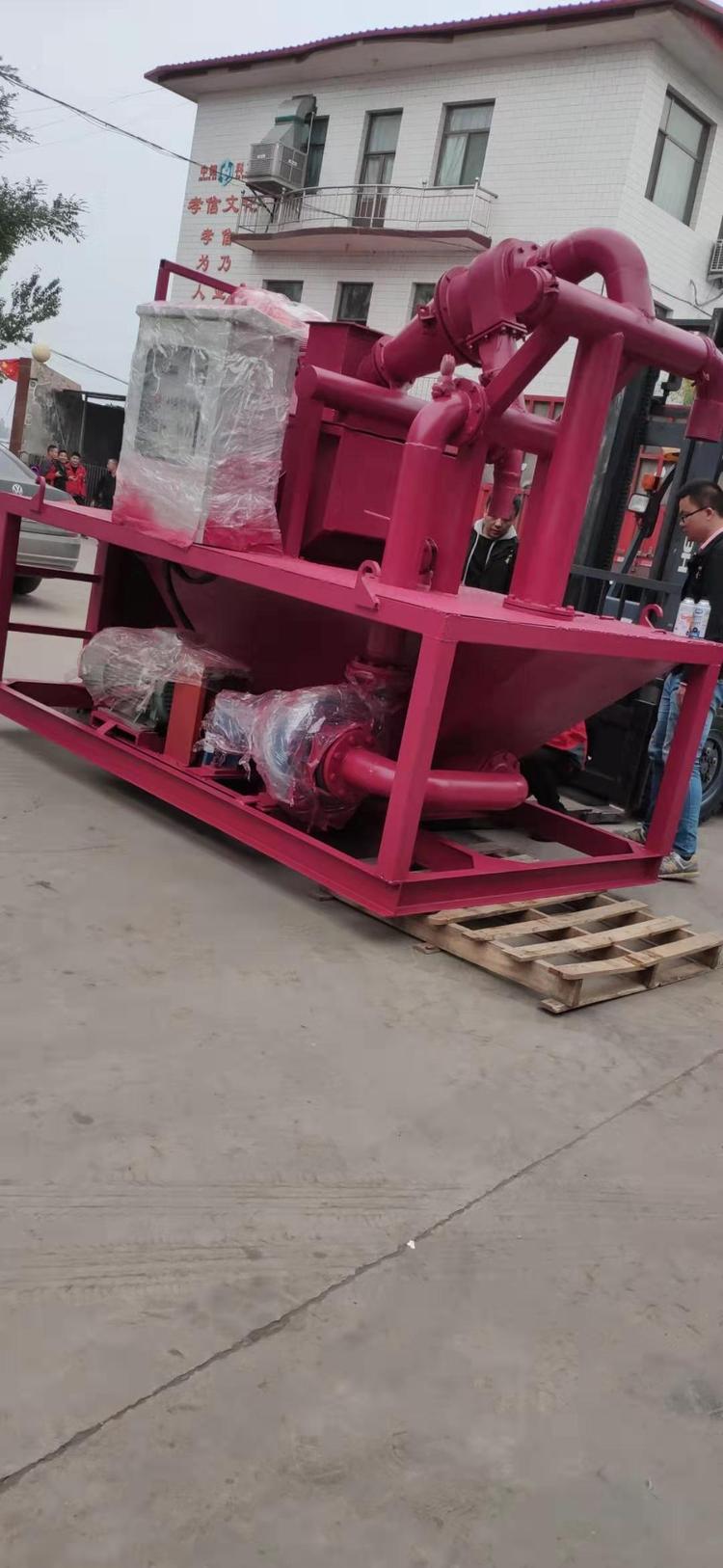

打桩泥浆分离器 打桩污泥处理设备优点：

　　1、自动控制，可24小时连续运行；

　　2、处理能力大、脱水效率高，滤饼含固率高；

　　3、低噪音，振动小；

　　4、易于管理，维护方便；

　　5、能耗低，使用寿命长；

　　6、运行平稳，可靠。

设备价格从几万元到上千万元不等。结构参数的水力旋流器具有的泥砂分选指标，材质耐磨，耐腐蚀，重量轻，因此具有操作方便，耐用经济的特点，适于在恶劣工作条件下长期免使用，构思新颖的液位自动平衡装置不但能保持储浆槽液面。WFL-100盾构泥浆分离器由粗振筛模块、除砂模块及除泥模块组成，粗振筛模块，除砂模块配备两个除砂旋流器，除泥模块配备六个除泥旋流器，配备双层筛作为除砂、除泥旋流器的底流筛。
