石油管道相贯线切割机 五轴等离子切割设备的应用行业

相贯线切割机共由五个轴组成，切割时4轴联动，即在3联动的基础上，再增加一沿管子径向摆动的摆轴。能完成各种形状的坡口切割，能保证各种坡口要求。第5轴为为割炬升降轴，该轴与前4轴联动，主要解决当被切割钢管不圆时，割炬能自动升降。

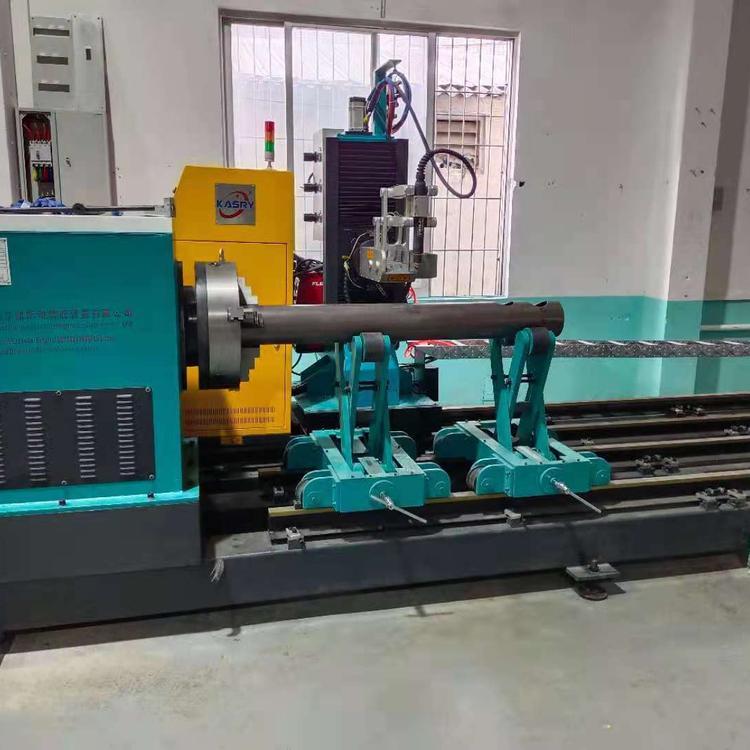

 KR-XF8系列数控异型管切割机是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而我厂制造的KR-XF系列数控异型管切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。

    KR-XF8数控异型管切割机采用圆柱坐标系数控，控制轴数为8轴。具有中英文界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不圆度和偏心补偿功能，在线和离线自动点火、预热、穿孔功能，切割速度变化自动控制功能等。

     KR-XF8系列数控异型管切割机的数控控制界面以图形与数据结合，操作十分简单：操作人员只需将主管和支管的半径，相交角度，切割速度等参数输入电脑后按动“启动”按钮、就能进行自动点火、预热、切割等自动操作。软件中设计了合理的切割引入引出线，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工件使用
