 LNG气化站主要功能及要点

（1）通过对LNG气源进行气化、复热、调压、计量后对云南永钢钢铁集团巨利达钢铁有限公司厂区用气点供气，设计规模为5000Nm3/h，设置2台5000Nm3/h气化器，根据业主要求，设置1台100m3LNG立式储罐；

（2）站内管线及设备设紧急放空。

（3）根据业主要求设备厂家配套站控系统1套。

惠州市100立方LNG储罐 气化站主要功能及要点气化站主要设计参数：

设计规模：5000Nm3/h；

系统设计压力：1.6MPa，调压后0.4MPa 。

1.3 工艺流程

液化天然气槽车到站后，利用LNG 卸车增压器对槽车进行升压，使槽车与LNG储罐之间形成一定的压差，利用此压差将槽车中的LNG卸入LNG储罐内；LNG气化工艺采用空温式LNG气化器，即利用空气的热量对LNG进行气化、加热成常温天然气（NG），经计量、调压到0.4MPa、加臭以后接入厂区天然气管网，作为气源供给厂区。装置中饱和蒸气BOG集中收集，经过空温式BOG复热器加热到常温后汇入调压计量加臭撬进行回收利用；在调压计量加臭撬上并联设置有水浴式电加热器，空温式气化器后天然气温度低于5℃时启用，防止进入厂区管网的天然气温度过低，影响厂区供气系统，空温式气化器后天然气温度高于5℃时天然气从水浴式电加热器旁通管道通过。超压放空的EAG经过EAG复热器升温至常温后进入放空立管集中排放。

1.4 主要工艺设备及选型

LNG气化站主要工艺设备有LNG储罐、LNG气化器以及仪表风系统等。根据业主要求，设1台100m3的低温立式储罐，另根据用气量设置2台5000Nm3/h 空温式气化器、1台储罐增压器、2台卸车增压器、1台BOG复热器、1台EAG复热器、1台水浴式电加热器和1台调压计量加臭橇。

惠州市100立方LNG储罐 气化站主要功能及要点LNG储罐

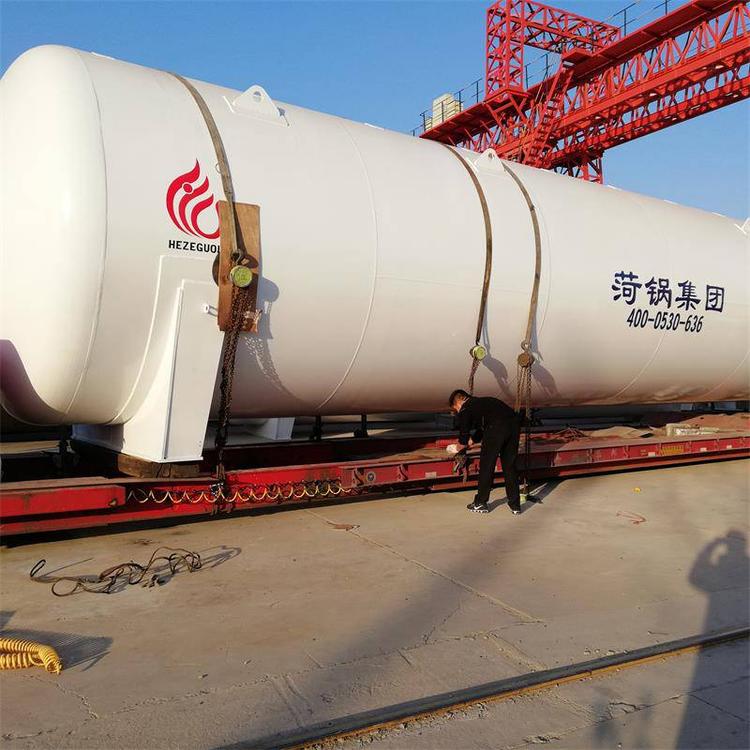

本站选用真空粉末隔热储罐。

根据业主要求，LNG储罐选用1个100m3的立式储罐。储罐设ITT液位计、差压变送器、压力变送器、温度变送器、压力表各一套，以实现对储罐内LNG液位、温度、压力的现场指示及远传控制。罐体顶部设安全防爆装置，下部设夹层抽真空接口及真空度测试口。

根据系统的工作压力，并考虑其经济性，储罐的设计参数如下：

型式：立式圆筒形式、低温真空、绝热储罐。

表2-1       LNG 真空储罐技术参数表

惠州市100立方LNG储罐 气化站主要功能及要点储罐增压器

本设计选用处理量为500Nm3/h的储罐增压器1台，其主要工艺参数见表2-2。

表3-2             储罐增压器技术参数表

储罐是由一个碳钢真空外壳和一个置于其中的压力容器组成，储罐根据实际设计要求可以在低压至中等压力下进行操作，

防爆片和复式安全阀在压力过剩的情况下可以对储罐起到保护作用。安全泄压装置是用来保护内置压力容器和真空壳体的，其使用和型号是根据GB150和《固容规》规范而定的，惠州市100立方LNG储罐 气化站主要功能及要点
